En la validación farmacéutica y biotecnológica, la calibración precisa de la temperatura es fundamental para garantizar la calidad. Todas las actividades que dependen de mediciones térmicas precisas, desde los ciclos de esterilización hasta los estudios de estabilidad, requieren equipos de calibración que garanticen la trazabilidad y un rendimiento fiable. Dos referencias de uso común son los calibradores de bloque seco y los baños de temperatura líquidos. Ambos verifican la precisión de los sensores, pero funcionan de manera diferente y se adaptan a distintos casos de uso. Esta comparación explica cómo funciona cada método y dónde ofrece mejores resultados en entornos regulados, con una selección basada en la geometría de la sonda, la incertidumbre requerida, el rendimiento y si la calibración se realiza en el laboratorio o in situ.
Definición de los dos enfoques
¿Qué es un calibrador de bloque seco?
Un calibrador de bloque seco (o pozo seco) crea una temperatura controlada calentando o enfriando un bloque metálico sólido con cavidades mecanizadas con precisión donde se colocan las sondas. Al no utilizar líquidos, estas unidades son compactas y requieren relativamente poco mantenimiento, lo que las hace convenientes para su uso portátil y en el lugar de trabajo.
Características principales:
- Compacto y portátil: ideal para calibraciones in situ y en la planta de producción, pero también apto para su uso en laboratorios de calibración.
- Estabilización rápida.
- Admite rangos de temperatura muy amplios: desde condiciones criogénicas/ultrabajas hasta aplicaciones de alta temperatura en una sola unidad.
- Cambio rápido entre puntos de ajuste. Velocidades de calentamiento y enfriamiento rápidas.
- El posicionamiento constante de la sonda dentro del inserto permite obtener resultados repetibles.
- Admite la calibración simultánea de múltiples sensores.
- Menor riesgo de contaminación y derrames, ya que no se requiere líquido de inmersión.
Los bloques secos pueden presentar una mayor incertidumbre para sensores con geometrías atípicas o diámetros incompatibles debido a la reducción del contacto térmico; la profundidad de inserción y la selección adecuada del inserto son fundamentales.
Además de la estabilidad, la homogeneidad radial y axial del bloque de calibración es fundamental para lograr una incertidumbre de calibración mínima.
¿Qué es un baño de calibración de temperatura?
Los baños de calibración de temperatura o baños líquidos (de inmersión) crean un campo de temperatura estable y uniforme mediante la circulación de un medio agitado (por ejemplo, agua, aceite de silicona o alcohol) en el que se sumergen las sondas. La inmersión directa mejora el contacto térmico y la uniformidad espacial, lo que reduce la incertidumbre de la medición. Esto hace que los baños sean la opción preferida para geometrías de sondas complejas.
Características clave:
- Alta uniformidad y estabilidad a largo plazo: el fluido agitado produce una distribución uniforme de la temperatura con bajos gradientes espaciales.
- Muy adecuado para sondas complejas o de gran tamaño: la inmersión proporciona un contacto térmico fiable para formas irregulares y sensores de mayor tamaño.
- Orientado principalmente al laboratorio: no está diseñado para uso portátil.
- Incertidumbre de medición: el contacto térmico y la homogeneidad superiores reducen los márgenes de incertidumbre ampliados.
- Manejo más sencillo de geometrías de sonda inusuales: se pueden utilizar accesorios e insertos personalizados para estabilizar las sondas durante la inmersión.
Los baños líquidos requieren cambios regulares de fluido, limpieza y control de la contaminación, ya que el medio puede degradarse, evaporarse o contaminarse con el tiempo; factores que socavan la estabilidad de la temperatura, aumentan la incertidumbre de la medición y hacen que los baños no sean prácticos para su uso portátil o sobre el terreno. Los baños también tienden a tener tiempos de calentamiento y enfriamiento más largos y pueden necesitar que se cambie el medio del baño para cubrir rangos de temperatura ultrabajos a muy altos, lo que limita el rendimiento y la flexibilidad operativa.

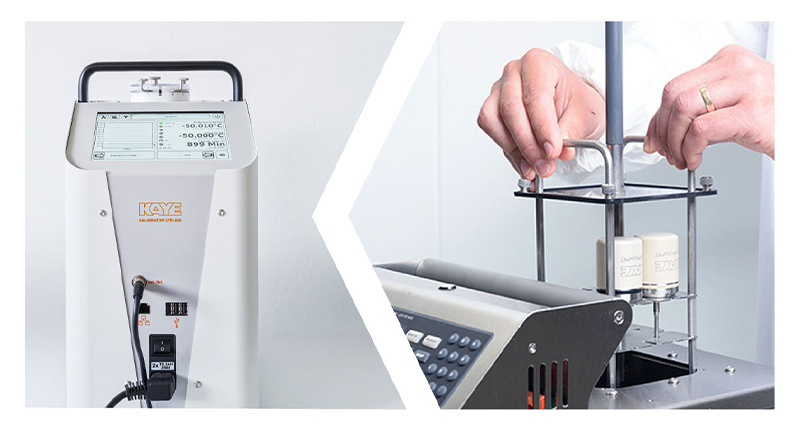

Análisis comparativo: bloque seco frente a baño de temperatura
Para seleccionar el método de calibración adecuado, evalúe los parámetros que son importantes para su aplicación: rango de temperatura utilizable, incertidumbre alcanzable, geometría de la sonda, rendimiento y si la calibración se realiza en el laboratorio o in situ.
1. Rango de temperatura y rendimiento
Los calibradores de bloque seco utilizan un bloque metálico sólido y mecanizado con precisión con cavidades para la inserción de la sonda. Dependiendo del modelo, los bloques secos pueden cubrir rangos muy amplios (en el caso de Kaye Temperature References, hay disponibles bloques para temperaturas muy bajas de hasta -90 °C o altas de hasta +420 °C). Se estabilizan rápidamente y proporcionan una buena repetibilidad cuando las sondas encajan correctamente en la inserción, pero un contacto térmico imperfecto (diámetros incompatibles o profundidad de inserción insuficiente) puede aumentar la incertidumbre.
Los baños de inmersión líquida hacen circular un medio agitado (agua, aceite de silicona, etc.) para crear un entorno térmico muy uniforme. Dependiendo del tipo de baño y del fluido, los rangos pueden extenderse desde comparadores criogénicos (≈ −196 °C con sistemas LN2) hasta baños de aceite o sal e es de alta temperatura; los baños de sal de alta precisión pueden alcanzar alrededor de +550 °C. Ejemplo: algunas unidades de la serie CTR de Kaye (por ejemplo, la CTR-40) funcionan en un rango de entre -40 °C y +150 °C, mientras que la Kaye CRT-80 puede cubrir un rango de entre -80 °C y +30 °C sin cambiar el fluido del baño.
Nota práctica: Ningún fluido de inmersión cubre eficazmente rangos de temperaturas criogénicas a muy altas. Para cubrir extremos, normalmente es necesario cambiar el medio del baño o utilizar sistemas separados.
2. Compatibilidad del sensor y profundidad de inmersión
Una inmersión adecuada es fundamental para una calibración precisa: el elemento sensor debe estar completamente sumergido y rodeado por el medio de referencia para garantizar un contacto térmico correcto. Una pauta común es sumergir la sonda al menos 10-15 veces su diámetro (y cubrir siempre completamente el elemento sensor), pero confirme siempre la profundidad requerida con el fabricante del sensor y del equipo.
- Calibradores de bloque seco
Ideales para sondas rectas de pequeño diámetro, como RTD y termopares. Ofrecen resultados repetibles cuando el inserto y la profundidad de inserción se ajustan a la sonda, pero no se recomiendan para instrumentos frágiles (por ejemplo, termómetros de líquido en vidrio) o sondas que requieren una inmersión completa. La selección adecuada del inserto y una profundidad de inserción constante son esenciales para minimizar los errores de transferencia de calor. - Baños de calibración de temperatura
Los baños líquidos son ideales para sondas más grandes o de forma irregular (sondas sanitarias, sensores con brida e es y registradores de datos inalámbricos), ya que permiten la inmersión completa del elemento sensor (y, cuando procede, de los componentes electrónicos) para lograr la menor incertidumbre de medición posible. La inmersión proporciona un contacto térmico y una uniformidad superiores, pero requiere accesorios o abrazaderas adecuados y cuidado para evitar el movimiento de la sonda, la flotabilidad del sensor (flotación) o el contacto con las paredes del recipiente.
Nota práctica: documente las profundidades de inmersión y las opciones de inserción en sus procedimientos operativos estándar y verifique cualquier regla empírica con las recomendaciones del fabricante para garantizar la trazabilidad y una baja incertidumbre.
3. Tamaño del lote y rendimiento
Calibradores de bloque seco:
El número de sensores que se pueden calibrar a la vez viene determinado principalmente por el tamaño del bloque de calibración y el número de pozos de calibración disponibles. Los sistemas pequeños y portátiles con insertos intercambiables suelen permitir la comprobación en paralelo de unos pocos sensores de temperatura, mientras que las unidades de calibración de termopares diseñadas específicamente para este fin, como por ejemplo la Kaye LTR-150 o la HTR-420, pueden calibrar hasta 48 termopares en paralelo.
Baños de calibración de temperatura:
La capacidad para la calibración paralela de sensores depende en gran medida del tamaño de la abertura del baño y de su volumen total. Los baños de inmersión pequeños suelen tener capacidad solo para unos pocos sensores, mientras que los baños de laboratorio de alta gama pueden manejar varias docenas simultáneamente. Los sensores de temperatura flexibles (por ejemplo, los termopares) suelen requerir fijaciones mecánicas o abrazaderas adicionales para evitar la flotabilidad y garantizar una inmersión estable; estas fijaciones reducen el espacio útil y, por lo tanto, pueden limitar el número total de sensores que se pueden calibrar a la vez.
4. Portabilidad y entorno de trabajo
- Calibradores de bloque seco:
Compactos, ligeros y sin fluidos. Ideales para la calibración in situ en áreas de fabricación o entornos de campo donde la movilidad, la rapidez de instalación y el bajo mantenimiento son importantes. La ausencia de fluido de inmersión elimina el riesgo de derrames y simplifica la logística. - Baños de temperatura:
Sistemas de mesa generalmente fijos que requieren un espacio de laboratorio dedicado y manipulación de líquidos. Los baños son más adecuados para entornos de laboratorio controlados donde la estabilidad a largo plazo, la uniformidad superior y la calibración de alta precisión son prioridades; no son necesariamente prácticos para el uso rutinario en el campo.
5. Precisión y trazabilidad
Tanto si se utiliza un calibrador de bloque seco como un baño de inmersión en líquido, la precisión de la calibración se ve muy afectada por varios factores clave:
- Estabilidad:
Las unidades utilizadas para calibrar sensores de temperatura para la validación de procesos térmicos en entornos GxP deben demostrar una estabilidad de temperatura en cada punto de calibración de al menos ±0,01 °C (o mejor).
- Homogeneidad (radial y horizontal)
En el caso de los calibradores de bloque seco, el objetivo es una homogeneidad del orden de ±0,1 °C tanto radial como horizontalmente; los baños de inmersión (líquidos) pueden alcanzar una uniformidad mucho mayor, a menudo superior a ±0,01 °C.
Nota: estas son directrices objetivo. El rendimiento real depende del modelo, los insertos, el fluido de inmersión y la configuración. Verifique siempre las especificaciones requeridas en la ficha técnica del producto y documente la estabilidad/homogeneidad medida en sus registros de validación.
- Profundidad de inmersión:
Independientemente del dispositivo de calibración, se debe garantizar la profundidad de inmersión correcta para el sensor específico que se está calibrando.
- Transferencia térmica entre el calibrador y el sensor:
Los baños líquidos ofrecen naturalmente un rendimiento superior en este caso, ya que la sonda está en contacto directo con el medio agitado. Por lo tanto, con los calibradores de bloque seco, es esencial utilizar insertos de calibración adaptados al sensor específico para minimizar los errores derivados de un contacto térmico subóptimo (por ejemplo, espacios de aire). Asegúrese de seleccionar el inserto correcto y de que la profundidad de inserción sea constante para reducir la incertidumbre relacionada con la transferencia de calor. - Calibración con un patrón de temperatura externo y trazable:
En la práctica, el uso de un patrón de temperatura externo y trazable, por ejemplo, el Kaye IRTD-400, mejora la precisión general de la calibración y facilita la demostración de la trazabilidad de los resultados de la calibración con respecto a los patrones de medición nacionales. Asegúrese de que el certificado de calibración del patrón esté vigente y que su incertidumbre se incluya en su presupuesto de incertidumbre de medición.
Elegir la herramienta adecuada: aplicaciones prácticas e innovaciones emergentes
En entornos avanzados de validación térmica, la tecnología de calibración combina cada vez más la ingeniería de precisión, la inteligencia de datos y la integración de procesos. Los equipos farmacéuticos y biotecnológicos buscan sistemas metrológicamente trazables, automatizados y conectados en red que admitan la reproducibilidad, la integridad de los datos y el cumplimiento normativo en múltiples emplazamientos.
Las unidades de calibración modernas proporcionan la estabilidad, la uniformidad y la precisión de medición necesarias para las tareas de validación y, cuando se integran con software, admiten la calibración automatizada y las ejecuciones de verificación que se introducen directamente en los sistemas de validación. Los rangos de temperatura disponibles cubren aplicaciones como la calificación del almacenamiento de vacunas, la validación de la liofilización y las comprobaciones de procesos de biorreactores, así como la validación in situ de autoclaves, túneles de despirogenización y cámaras ambientales.
Están surgiendo arquitecturas de calibradores híbridos que combinan los modos seco y líquido en una única plataforma, lo que permite flujos de trabajo tanto para sensores de conducción como de inmersión. Estos diseños híbridos pueden simplificar los programas multisensor y, con algoritmos de control avanzados, pueden mantener gradientes excepcionalmente bajos en condiciones controladas (dependiendo del modelo).
La sostenibilidad y la eficiencia también están dando forma al diseño de los sistemas: algunos ejemplos son los bucles de recuperación de energía, los fluidos térmicos de menor impacto y los modos de espera adaptativos que reducen la huella de carbono al tiempo que preservan la disponibilidad operativa.
Orientación práctica: elija el conjunto de herramientas que se adapte a su aplicación (laboratorio frente a campo, sondas individuales frente a sondas por lotes, geometría de la sonda y necesidades de incertidumbre), verifique las afirmaciones de rendimiento con las hojas de datos del fabricante y confirme los resultados con pruebas de verificación internas.
El valor empresarial de una selección informada
Elegir entre un calibrador de bloque seco y un baño de calibración de temperatura es una decisión estratégica que afecta a la eficiencia de la validación, el uso de los recursos y el cumplimiento a largo plazo. En entornos farmacéuticos y biotecnológicos regulados, el método de calibración que se seleccione influye no solo en la precisión de las mediciones, sino también en la preparación para las auditorías y la capacidad de proteger la calidad del producto.
Cuando el hardware de calibración se ajusta a las necesidades del flujo de trabajo, las organizaciones obtienen beneficios operativos tangibles: menos tiempo de inactividad, menos pruebas repetidas y un mejor rendimiento de los equipos. Las soluciones que equilibran la portabilidad con la precisión de laboratorio (por ejemplo, las ofertas de calibración térmica de Kaye) pueden ayudar a proporcionar una mayor integridad y reproducibilidad de los datos.
Desde una perspectiva empresarial, el enfoque de calibración adecuado favorece:
- Cumplimiento normativo: calibración trazable y repetible que ayuda a cumplir los requisitos de calibración actuales.
- La continuidad operativa: menos interrupciones gracias a herramientas y flujos de trabajo de calibración fiables y eficientes.
- Sostenibilidad: reducción de los residuos y del consumo de energía gracias a tecnologías de calibración modernas y eficientes.
La selección de la tecnología de calibración adecuada refuerza el rigor científico y la resiliencia operativa, lo que ayuda a garantizar la coherencia, el cumplimiento y la fiabilidad a largo plazo.
Resumen
La selección entre un calibrador de bloque seco y un baño de calibración líquido debe seguir una evaluación estructurada para garantizar un rendimiento adecuado para el fin previsto y el cumplimiento normativo:
- Definir el rango de temperatura requerido
Identificar los dispositivos y, en el caso de los baños, los fluidos adecuados que, en conjunto, cubran el rango operativo que se necesita. - Evaluar los tipos de sensores y la profundidad de inmersión necesaria.
Los baños ofrecen la mayor flexibilidad para sondas irregulares o grandes; los bloques secos son e mente adecuados para sondas rectas de pequeño diámetro (RTD, termopares). Confirme siempre la profundidad de inmersión requerida con el fabricante del sensor y del equipo. - Determine el rendimiento de la calibración
Determine el número de sensores que se calibrarán en paralelo. Para los calibradores de bloque seco, se requieren insertos específicos para cada sensor a fin de optimizar la transferencia térmica y garantizar un asentamiento correcto; para los baños de inmersión, utilice accesorios o abrazaderas específicos para fijar de forma segura las sondas en el medio del baño. La selección de los insertos y los accesorios influye en la incertidumbre alcanzable y también afectará al número de sondas que se pueden calibrar a la vez. - Evaluación del entorno de trabajo
Decida si las calibraciones se realizarán sobre el terreno (en el equipo o la línea de producción) o en un laboratorio de calibración con clima controlado. Esto determina si se requieren sistemas portátiles. Evalúe también los riesgos de contaminación, tanto la contaminación potencial del sensor sometido a prueba como el entorno en el que se realiza la calibración, y cualquier restricción específica del lugar (requisitos de sala limpia/área clasificada, acceso, alimentación eléctrica, contención de derrames). Estos factores deben determinar la selección del equipo, los accesorios y los procedimientos operativos estándar. - Establezca objetivos de precisión e incertidumbre
Defina de antemano la estabilidad requerida, la homogeneidad espacial (radial/horizontal) y la incertidumbre aceptable, de modo que la elección de los equipos pueda cumplir sus objetivos de precisión de calibración. - Uso de un patrón de temperatura externo y trazable:
El uso de un patrón secundario externo y trazable suele mejorar la precisión de calibración alcanzable y ayuda a reducir el margen de incertidumbre de medición global.
Productos recomendados
Calibradores de temperatura híbridos
Calibradores de bloque seco
Baños de calibración líquidos
Estándar de referencia de temperatura
Estos productos representan el enfoque integral de Kaye para la calibración de temperatura, ya que ofrecen precisión, fiabilidad y trazabilidad completa para los profesionales de la validación térmica que trabajan en industrias reguladas.
Conclusión
En conclusión, seleccionar la solución de calibración adecuada, ya sea bloque seco, baño líquido o híbrido, garantiza una validación de temperatura fiable, trazable y conforme. Cada sistema ofrece precisión y fiabilidad en su entorno de aplicación único.
